Пульт управления обратной промывкой AUTOCLEAN VC3 Acon арт.A105706 для бассейна

Пульт управления обратной промывкой AUTOCLEAN VC3 Acon арт.A105706 для бассейна.
Пульт AUTOCLEAN VC3 предназначен для управления гидроклапанами обратной промывки песочных фильтров плавательных бассейнов.
Управление сменой положения осуществляется путем подачи напряжения 220V на электромагнитный клапан. На плате реализована силовая группа контактов фаза и ноль для каждого канала.
Пульт управляет 3-мя гидроклапанами для обвязки 1 фильтра:
01
5-ти ходовой клапан – режим обратной промывки (Backwash);
02
3-х ходовой клапан – режим уплотнения песка (Rinse);
03
2-х ходовой клапан – запорный (Для системы из 2-ух фильтров).
Для управления системой из 2-ух фильтров необходимо устанавливать AUTOCLEAN VC3 для каждого контура:
1 фильтр – 1 пульт AUTOCLEAN VC
2 фильтра – 2 пульта (по одному блоку на каждый фильтр)
Настройка параметров промывки осуществляется через мастер устройство по интерфейсу RS-485:
SmartPoolBox Light;
AM Digital SOFT BT/Wi-Fi;
AM Digital SOFT DOUBLE BT/Wi-Fi.
На плате реализованы потенциометры для выбора адреса RS-485 и длительности смены положения гидроклапана.

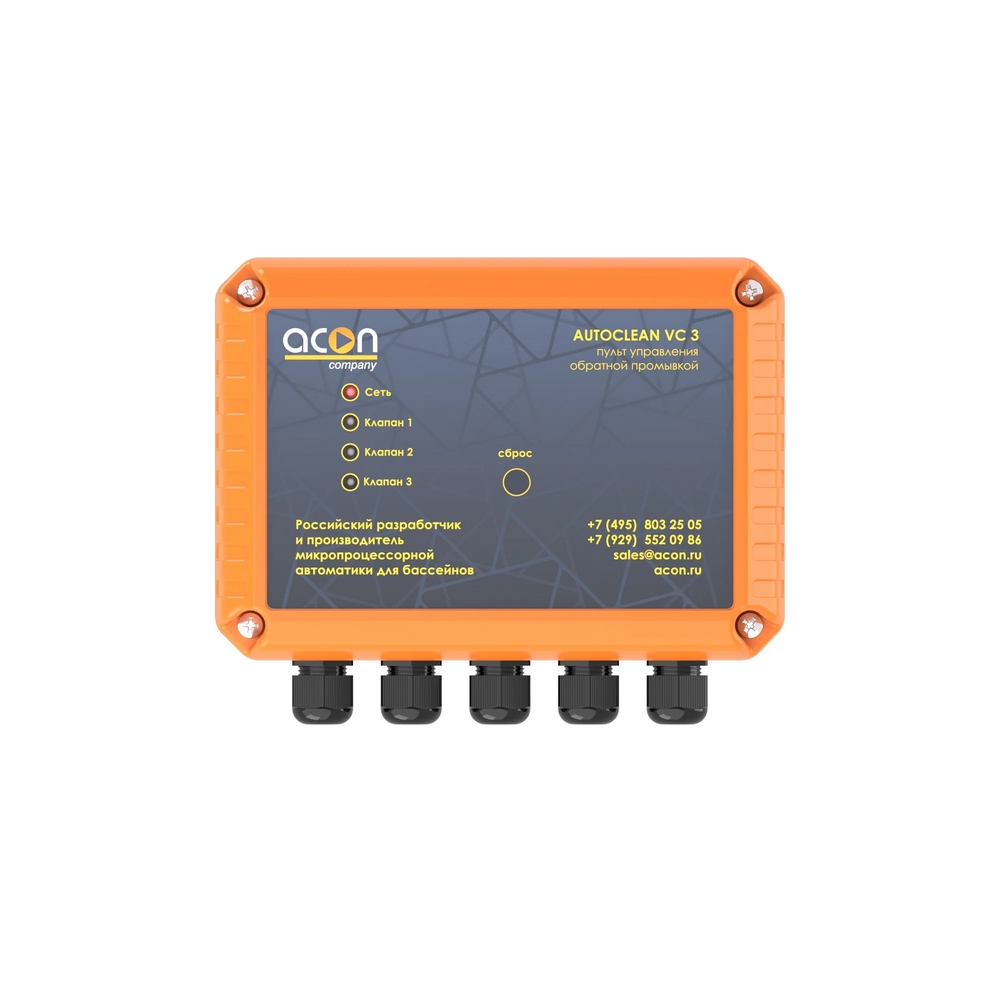

На лицевой панели пульта присутствует 4 индикатора:
01
Сеть – индикация наличия питания на пульт;
02
Клапан 1 – индикация подачи напряжения на клапан 1;
03
Клапан 2 – индикация подачи напряжения на клапан 2;
04
Клапан 3 – индикация подачи напряжения на клапан 3;
