Автоматическая станция дозирования и контроля Dial НАУТИЛУС П (Ph/Rx/Cl) PANEL, 2 перистальтических насоса арт.УДВ.Н.БРХ.П

Скачать инструкцию

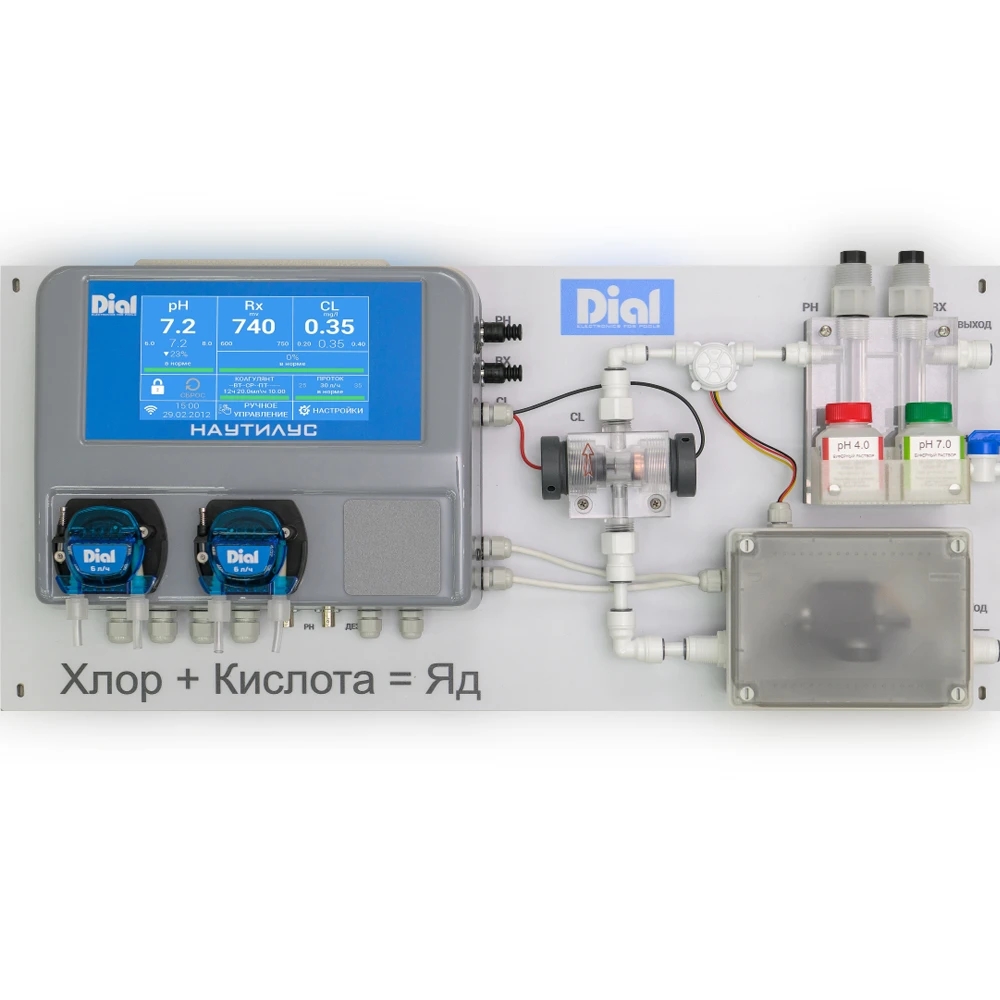

Автоматическая станция дозирования и контроля Dial НАУТИЛУС П (Ph/Rx/Cl) PANEL, 2 перистальтических насоса арт.УДВ.Н.БРХ.П.
НАУТИЛУС П (pH+Rx+Cl) — установка для автоматического измерения параметров воды и дозирования химических реагентов. Обеспечивает непрерывный контроль и настройку оптимального режима дезинфекции на основе хлора и других реагентов в плавательном бассейне.

Особенности:

• Комплектация с измерительными каналами pH и Rx. Оснащена двумя перистальтическими дозирующими насосами с возможностью подключения третьего.
• Конфигурация может быть расширена на сервисе производителя или прямо на объекте.
• Рекомендована для частных бассейнов малого и среднего объема.

Измерение:

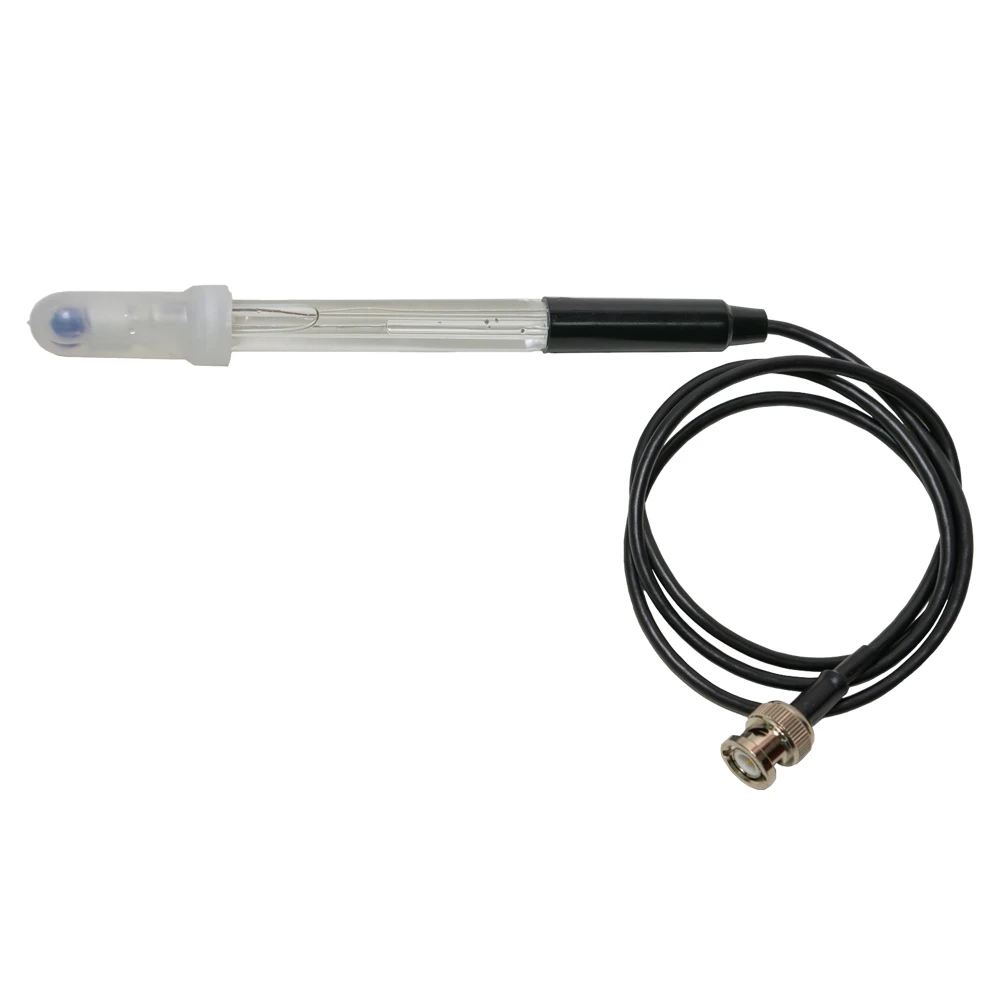

• Стеклянный комбинированный pH-электрод;

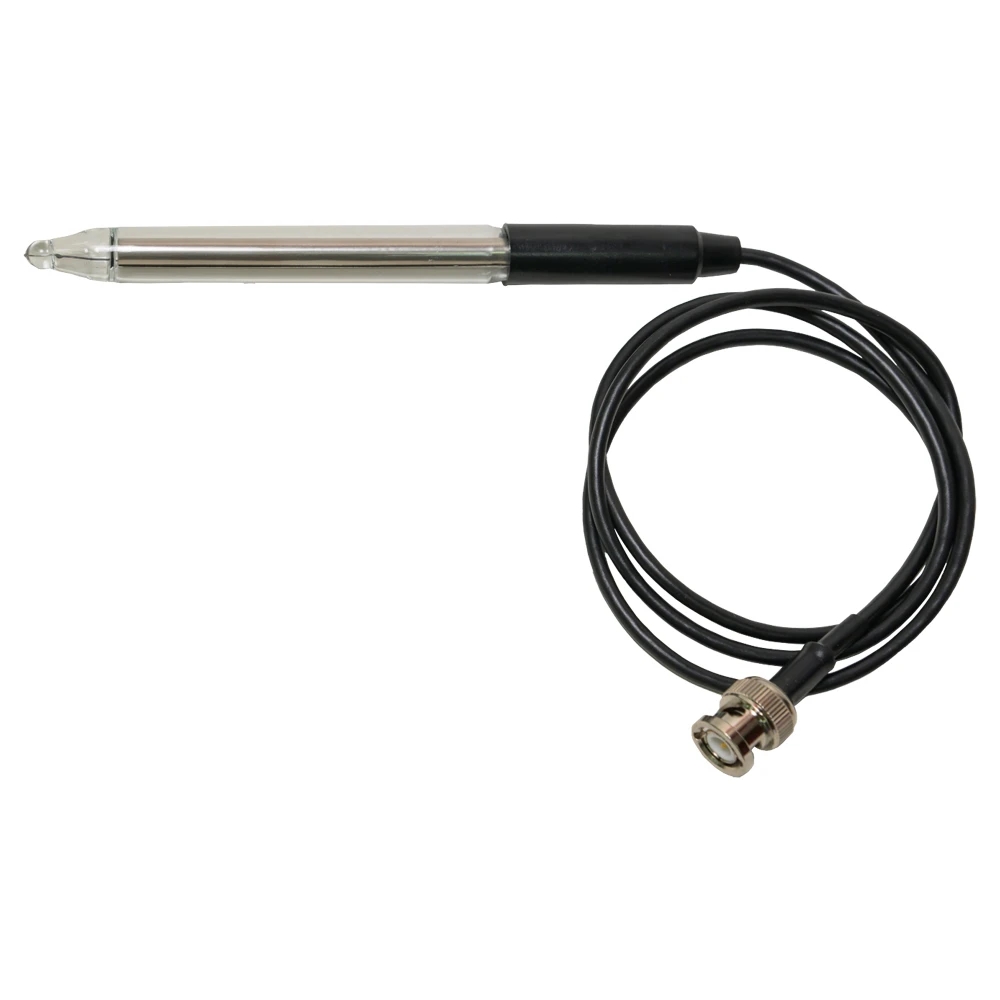

• Стеклянный безопорный Rx-электрод;

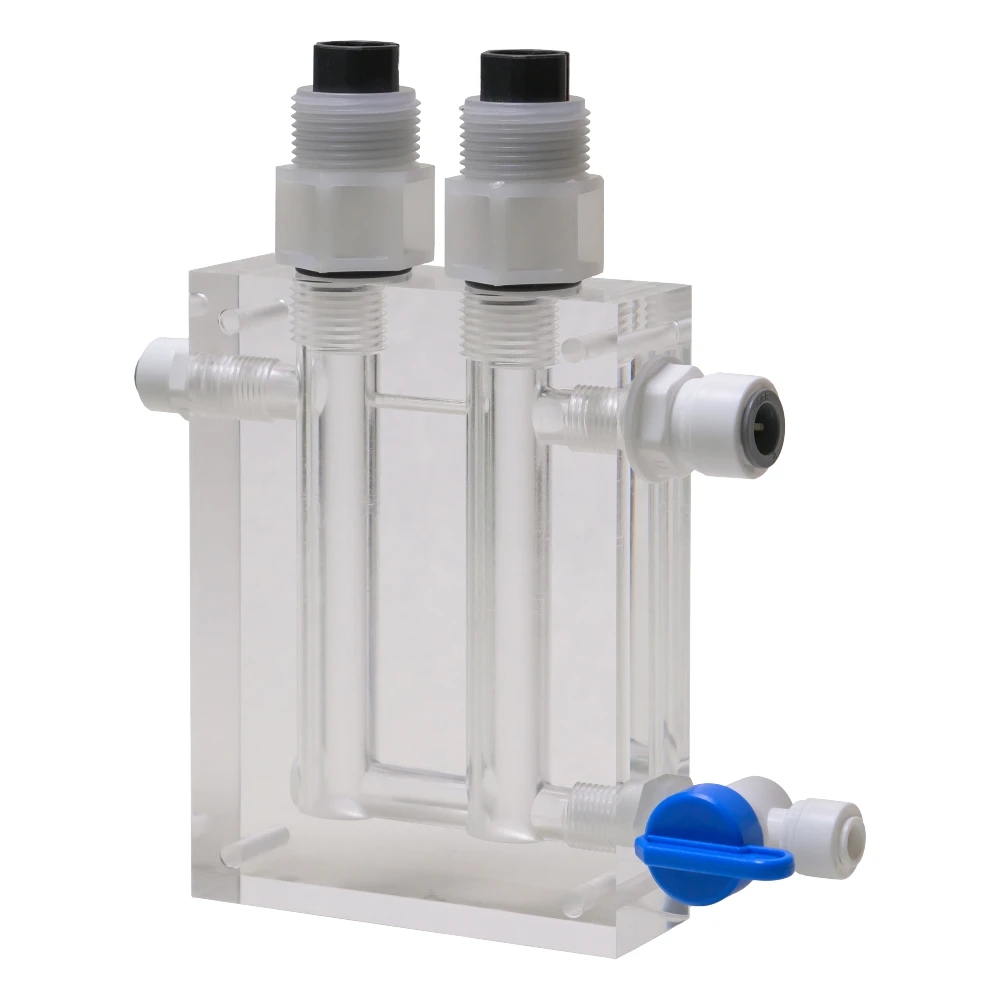

• Проточная измерительная ячейка из цельнофрезерованного акрила практически исключает растрескивание (характерное для литых и клееных ячеек), обеспечивает ламинарный (без завихрений) равномерный проток через электрод, защищая его от гидравлических ударов и крупных загрязнений;
• Электронный контроллер, распознающий слабый милливольтный сигнал от датчика и преобразующий его в цифровое значение;
• Растворы pH 4.0 и pH 7.0 в комплекте – необходимы при регулярной калибровке электрода для компенсации его старения.

Дозирование:

• Два перистальтических насоса для pH и Cl-реагента производительностью до 6 л/ч — обеспечивают высокую точность на малых объемах за счет фиксированного шага роликов;
• Инжекционные клапаны, предотвращающие обратный ток воды в линию и обеспечивающие мгновенное перекрытие потока реагента при выключении насоса;
• Трубки всасывания и подачи изготовлены из фторопласта — устойчивы к химическому воздействию. Минимальный внутренний диаметр исключает «эффект сжимаемости» и задержку подачи реагента;

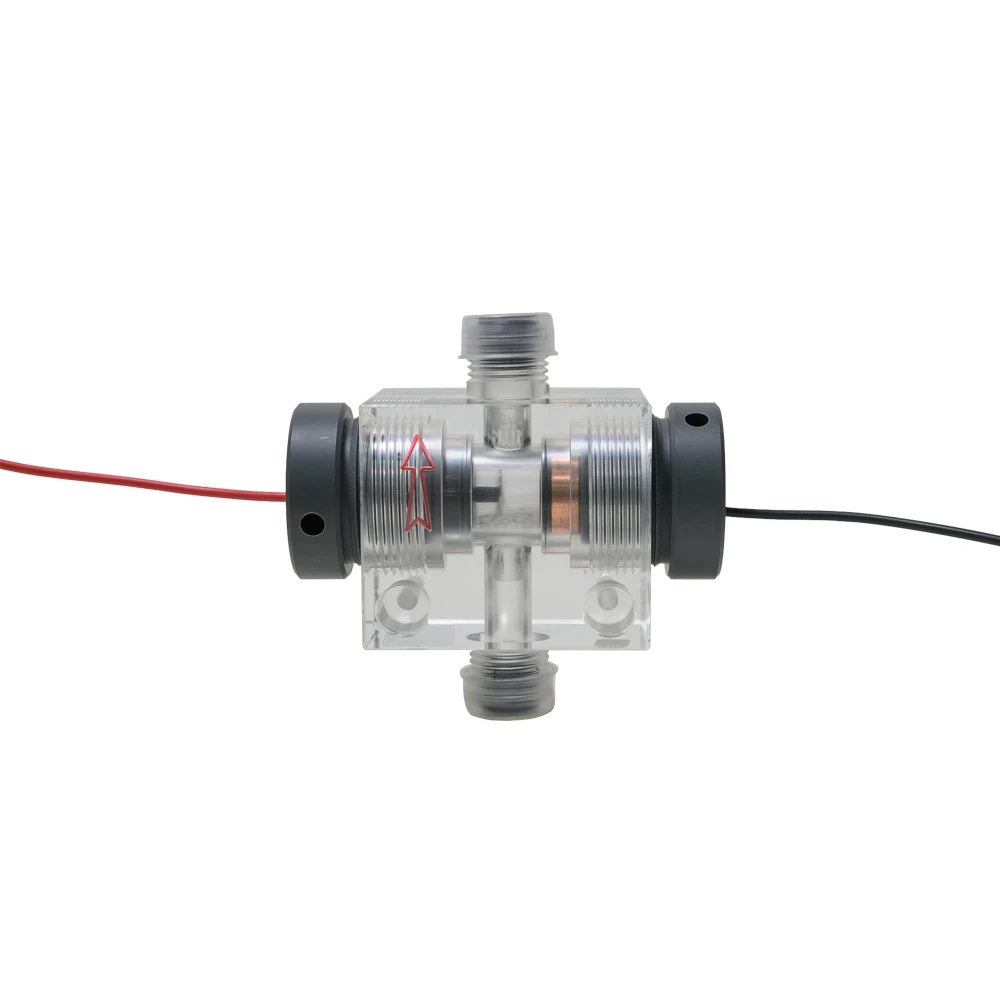

• Расходомер – постоянно следит за потоком проходящей воды, позволяя прекращать подачу реагента при выходе скорости за пределы заданного диапазона, таким образом защищая систему от передозировки;
• Алгоритмы дозирования: пропорциональное, импульсное по гистерезису, суточное по расписанию, гибридный режим Cl, по Rx с ограничением по хлору;
• Режимы третьего насоса: альгицид, коагулянт, pH+, дублирование насоса pH или дезинфекции.

Управление

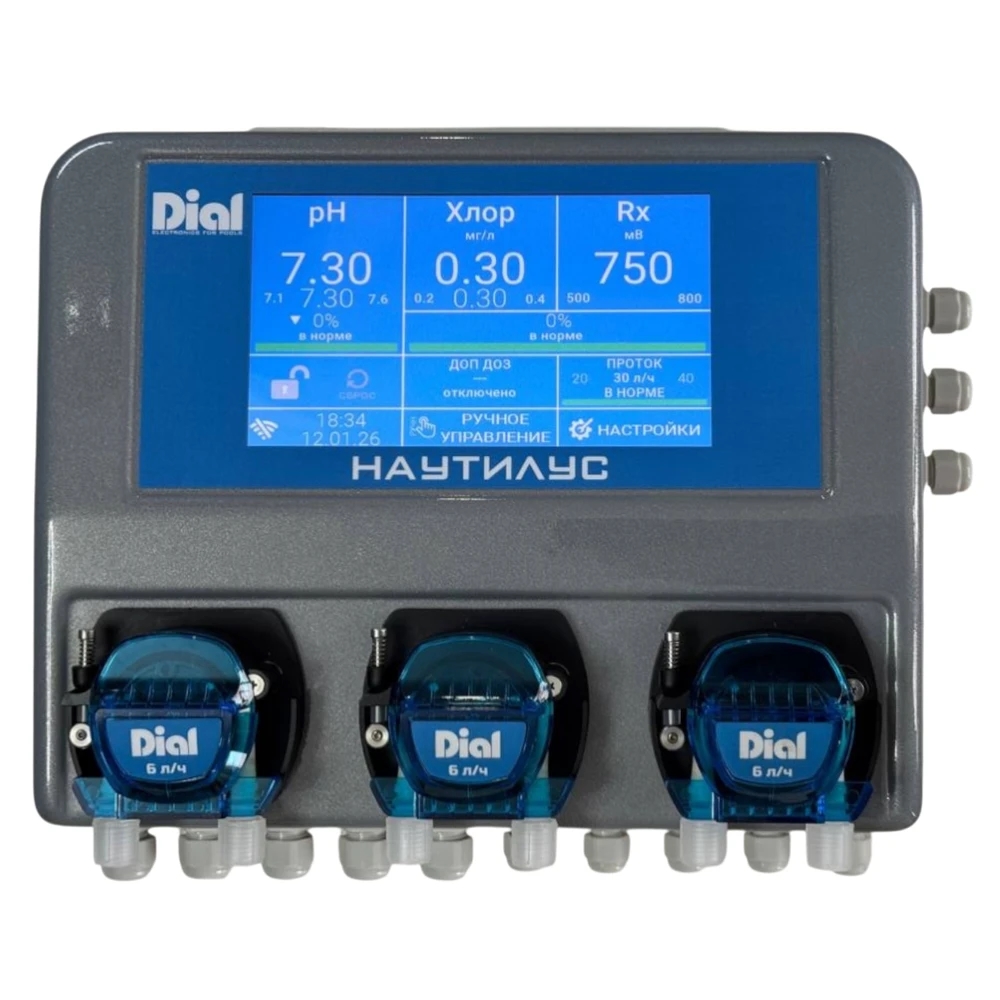

• Цветной сенсорный дисплей (диагональ 7 дюймов), интуитивно-понятное меню с настраиваемым отображением основных параметров и уставок на главном экране;
• Световая индикация – здоровье бассейна видно издалека;
• Встроенный Wi-Fi и несколько независимых способов подключения: от облачного сервиса с мобильным приложением до полностью автономной работы в локальной сети без внешних серверов;
• Сервисные сообщения и журнал событий.

Комплект поставки:

(в сборе на монтажной панели)

• Блок управления НАУТИЛУС – 1 шт;
• Ячейка отбора проб – 1 шт;
• Насос перистальтический – 2 шт;
• Расходомер – 1 шт;
• Электрод pH – 1 шт;
• Электрод Rx – 1 шт;
• Буферный раствор pH 4 – 1 шт;
• Буферный раствор pH 7 — 1 шт;

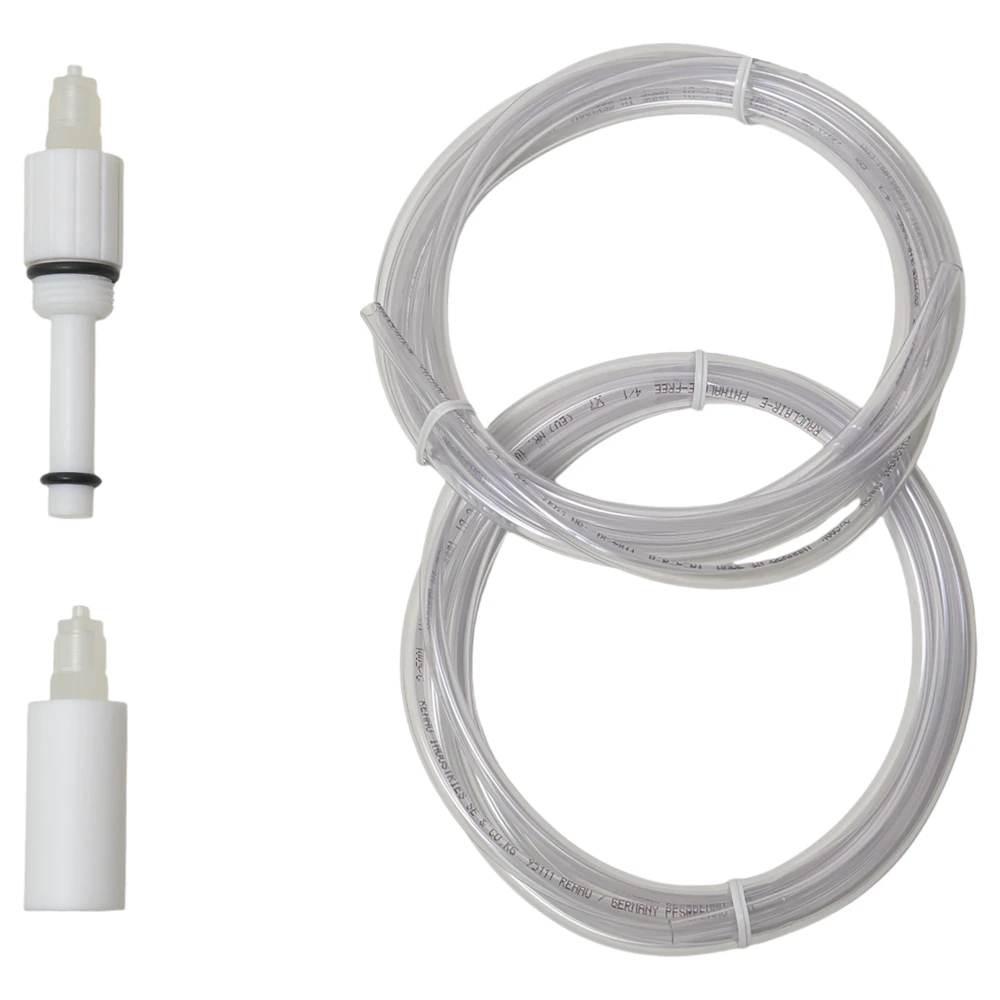

• Комплект подключения насоса (инжекционный клапан и трубки) – 2 шт;
• Комплект отбора воды на анализ (хомуты-седёлки, шаровые краны и соединительная трубка) – 1 шт;

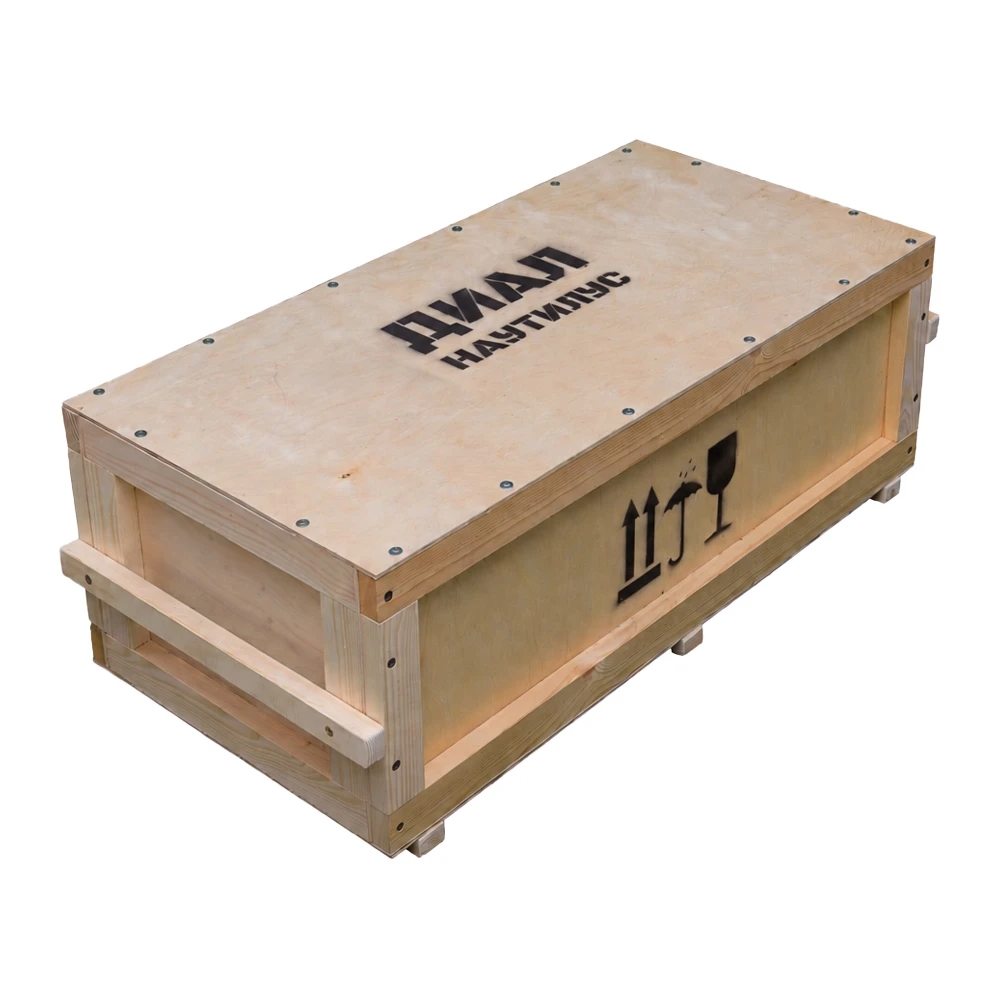

• Транспортная упаковка — прочный деревянный ящик с маркировкой.
